В обновленную линейку радиоизмерительных приборов RGK вошли цифровые осциллографы, осциллографы-мультиметры и лабораторные источники питания, используемые для широкого спектра задач: от ремонта бытовой электроники до профессиональной диагностики сложных систем. Приборы RGK внесены в Госреестр средств измерений, что подтверждает их точность и соответствие заявленным характеристикам.
Осциллографы RGK
Новая серия цифровых осциллографов RGK включает десять моделей, которые различаются по двум ключевым параметрам: полосе пропускания и количеству каналов. В названии каждой модели зашифрованы эти характеристики: первые две цифры после букв DO указывают на полосу пропускания в мегагерцах, а последняя цифра обозначает количество каналов (2 или 4). Например, модели RGK DO1002 и RGK DO1004 имеют полосу 100 МГц, но различаются по числу каналов.
Линейка предлагает пять значений полосы пропускания: 70, 100, 125, 200 и 250 МГц. Все модели оснащены яркими цветными TFT-дисплеями с разрешением 800×480 пикселей. Приборы базируются на 8-битных АЦП с частотой дискретизации до 1 Гвыб/с, что позволяет точно отображать форму даже высокочастотных сигналов. Благодаря глубокой памяти осциллографы сохраняют детализацию сигнала на длительных временных развертках. Приборы позволяют:
- Исследовать несколько сигналов одновременно — двух- и четырехканальные модели дают возможность сравнивать сигналы в реальном времени, что необходимо при отладке сложных устройств.
- Проводить автоматические измерения — осциллографы измеряют до 34 параметров сигнала, включая амплитуду, частоту, период, фронты и многие другие.
- Выполнять спектральный анализ — встроенная функция быстрого преобразования Фурье (БПФ) с несколькими оконными функциями позволяет анализировать частотный состав сигналов, выявлять гармоники и помехи.
- Использовать математические операции — поддерживаются сложение, вычитание, умножение и деление осциллограмм, а также цифровая фильтрация сигналов.
Компактные двухканальные модели весом около 1,5 кг удобно брать на выездные работы . Четырехканальные модификации RGK DO704, DO1004 и DO2004 предлагают расширенную функциональность: большую глубину памяти (до 56 Мбит на канал), декодирование последовательных протоколов и увеличенный до 8-дюймовый дисплей.

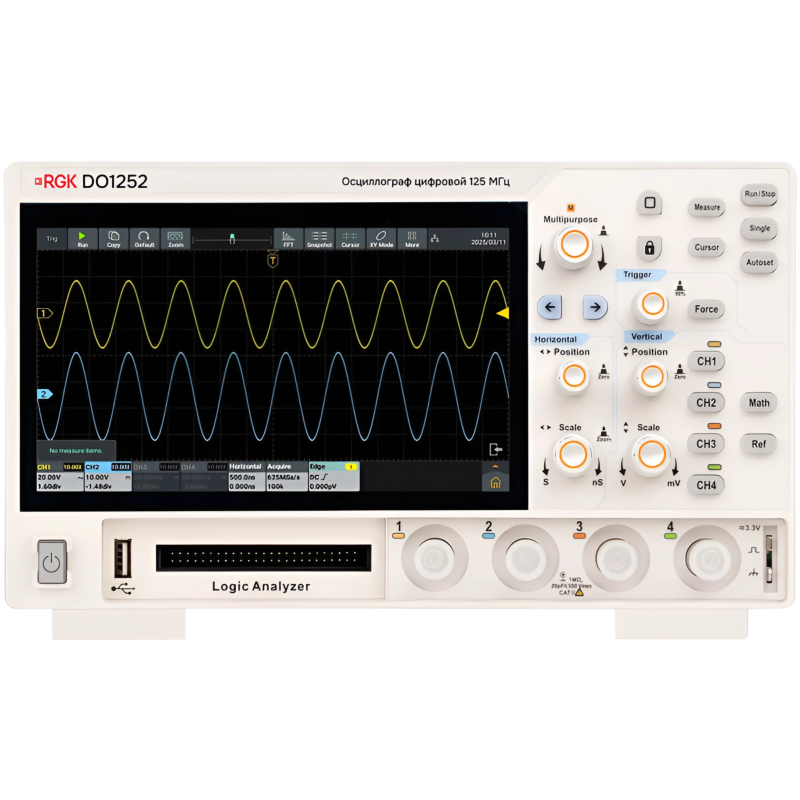

RGK DO1252
- Полоса пропускания 125 МГц
- Частота дискретизации 2 Гвыб/с
- Вертикальное разрешение 12 бит

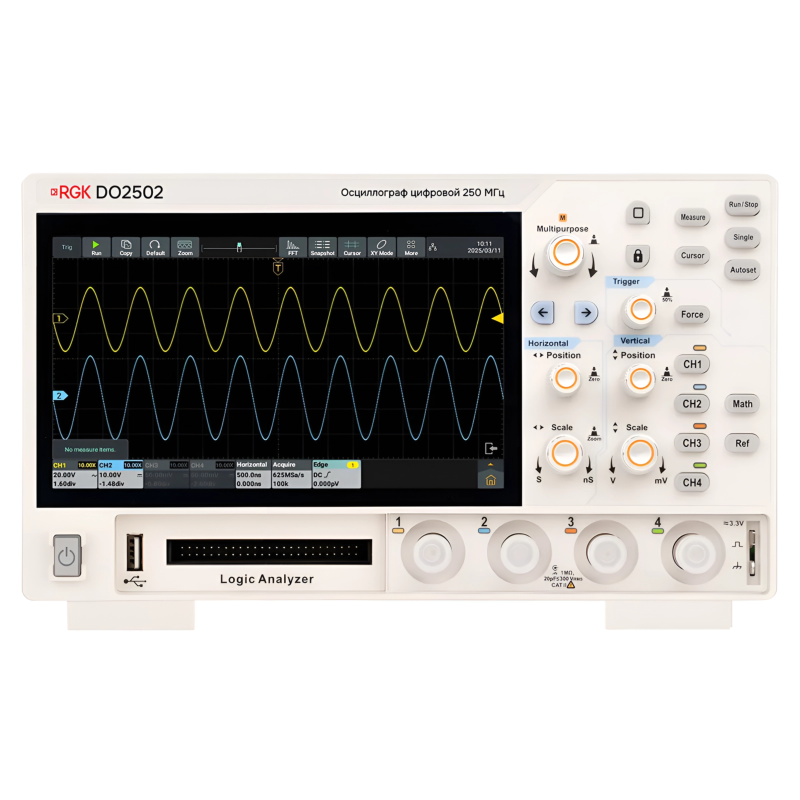

RGK DO2502
- Полоса пропускания 250 МГц
- Частота дискретизации 2 Гвыб/с
- Вертикальное разрешение 12 бит
RGK DO1254
- Полоса пропускания 125 МГц
- Частота дискретизации 2 Гвыб/с
- Вертикальное разрешение 12 бит

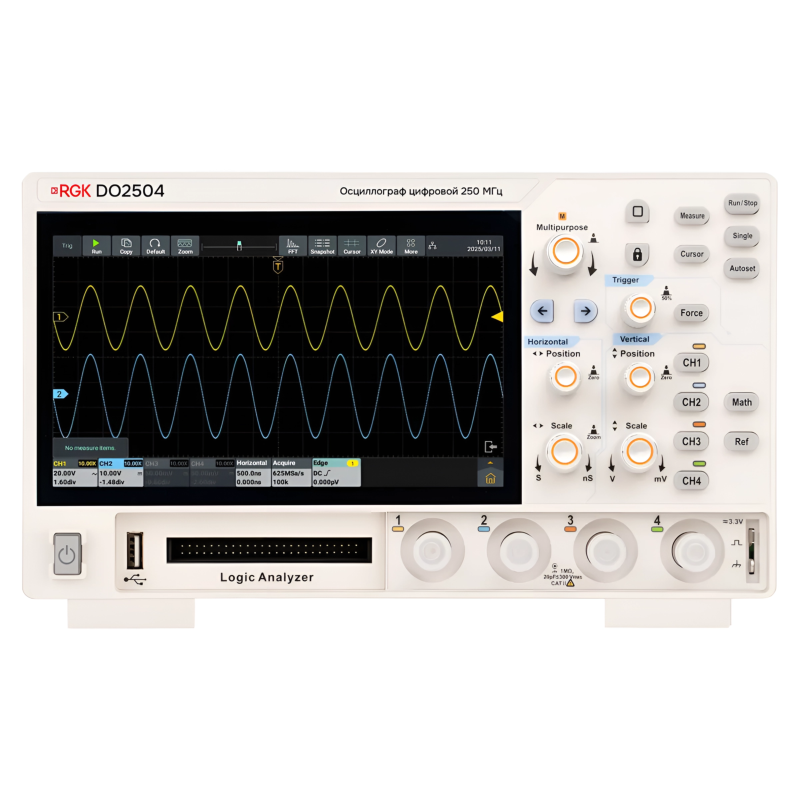

RGK DO2504
- Полоса пропускания 250 МГц
- Частота дискретизации 2 Гвыб/с
- Вертикальное разрешение 12 бит
RGK DO702
- Полоса пропускания 70 МГц
- Частота дискретизации 1,25 Гвыб/с
- Вертикальное разрешение 12 бит
RGK DO1002
- Полоса пропускания 100 МГц
- Частота дискретизации 1,25 Гвыб/с
- Вертикальное разрешение 12 бит
RGK DO2002
- Полоса пропускания 200 МГц
- Частота дискретизации 1,25 Гвыб/с
- Вертикальное разрешение 12 бит

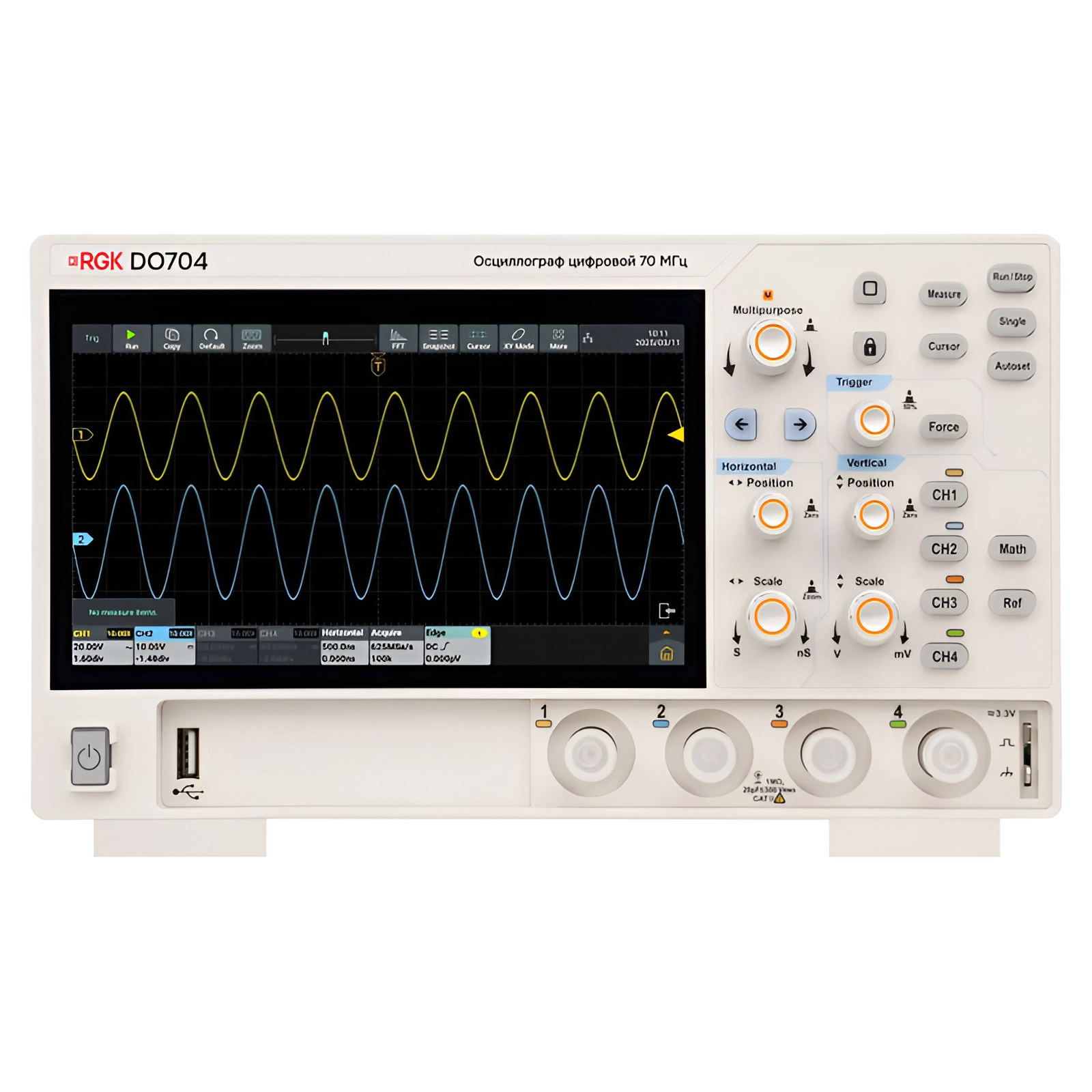

RGK DO704
- Полоса пропускания 70 МГц
- Частота дискретизации 1,25 Гвыб/с
- Вертикальное разрешение 12 бит
RGK DO1004
- Полоса пропускания 100 МГц
- Частота дискретизации 1,25 Гвыб/с
- Вертикальное разрешение 12 бит
RGK DO2004
- Полоса пропускания 200 МГц
- Частота дискретизации 1,25 Гвыб/с
- Вертикальное разрешение 12 бит
Осциллографы-мультиметры RGK
Серия RGK DHO объединяет в одном компактном корпусе функции осциллографа и мультиметра. Универсальные приборы позволяют не только измерять основные электрические параметры, но и визуализировать форму сигнала в реальном времени. С их помощью можно выявлять помехи, искажения и нестабильность в работе оборудования непосредственно на объекте, без привязки к лабораторному столу. Приборы измеряют постоянное и переменное напряжение, силу тока, сопротивление, электрическую емкость, частоту и скважность импульсов, а также позволяют проверять реакцию устройства на тестовый сигнал. Компактные приборы с автономным питанием удобны для использования в мастерских, при пусконаладке оборудования и в учебных целях.
Отдельную группу составляют модели с индексом G. Они дополнительно оснащены встроенным генератором сигналов, который позволяет формировать тестовое воздействие (синусоидальный, прямоугольный или пилообразный сигнал) и сразу контролировать реакцию исследуемого устройства. Это особенно полезно при диагностике усилителей, фильтров, датчиков и других устройств, где необходимо подавать сигнал на вход и наблюдать его прохождение через схему. Таким образом, один прибор заменяет несколько, экономя пространство на рабочем столе и упрощая процесс измерений.

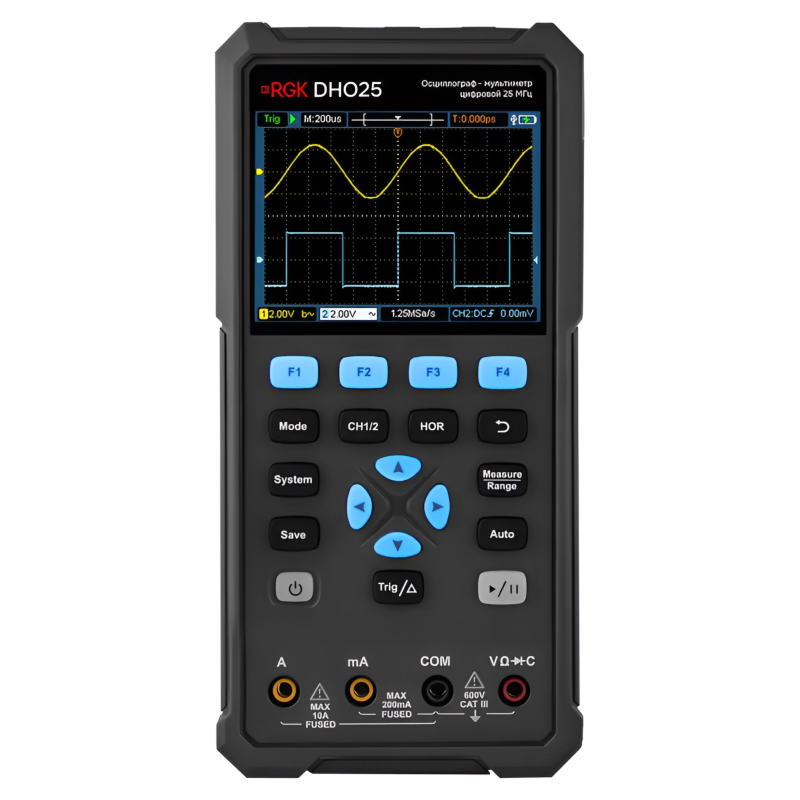

RGK DHO25
- Полоса пропускания 25 МГц
- Частота дискретизации 250 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм
RGK DHO40
- Полоса пропускания 40 МГц
- Частота дискретизации 250 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм

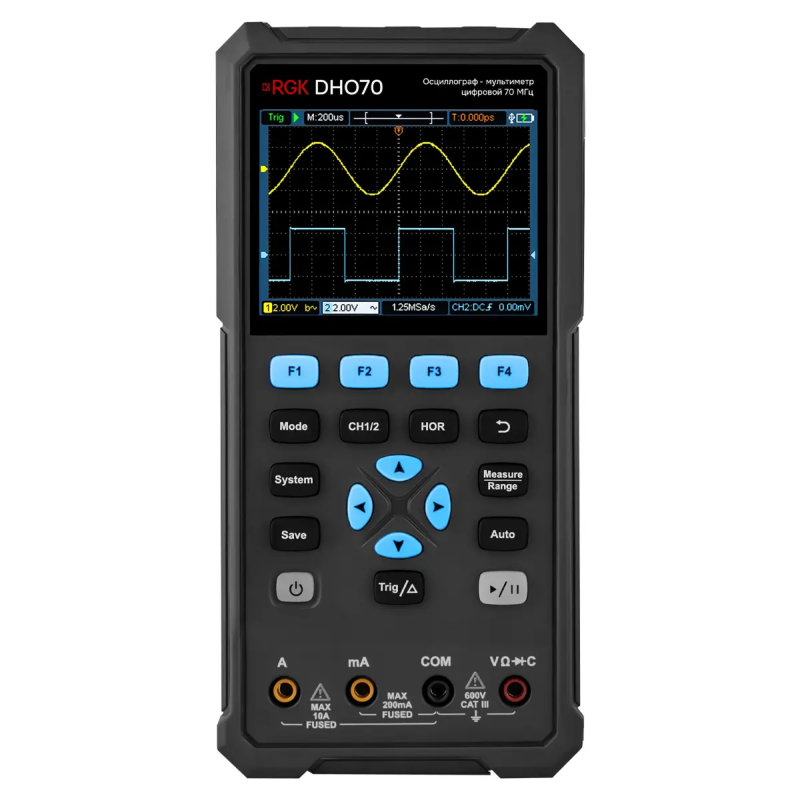

RGK DHO70
- Полоса пропускания 70 МГц
- Частота дискретизации 250 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм
RGK DHO100
- Полоса пропускания 100 МГц
- Частота дискретизации 500 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм
RGK DHO200
- Полоса пропускания 200 МГц
- Частота дискретизации 1 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм

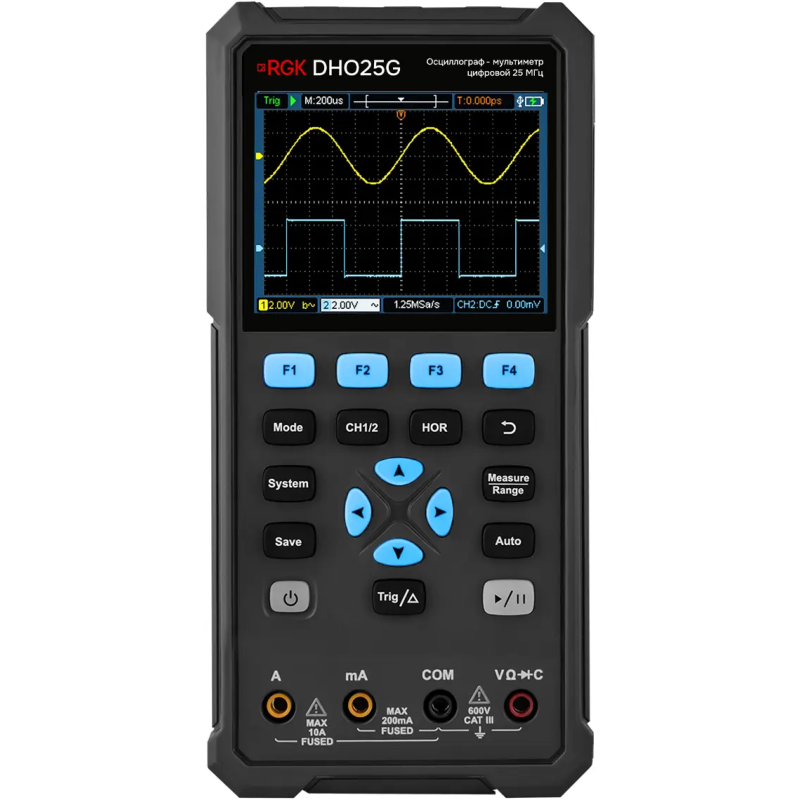

RGK DHO25G
- Полоса пропускания 25 МГц
- Частота дискретизации 250 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм
RGK DHO40G
- Полоса пропускания 40 МГц
- Частота дискретизации 250 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм

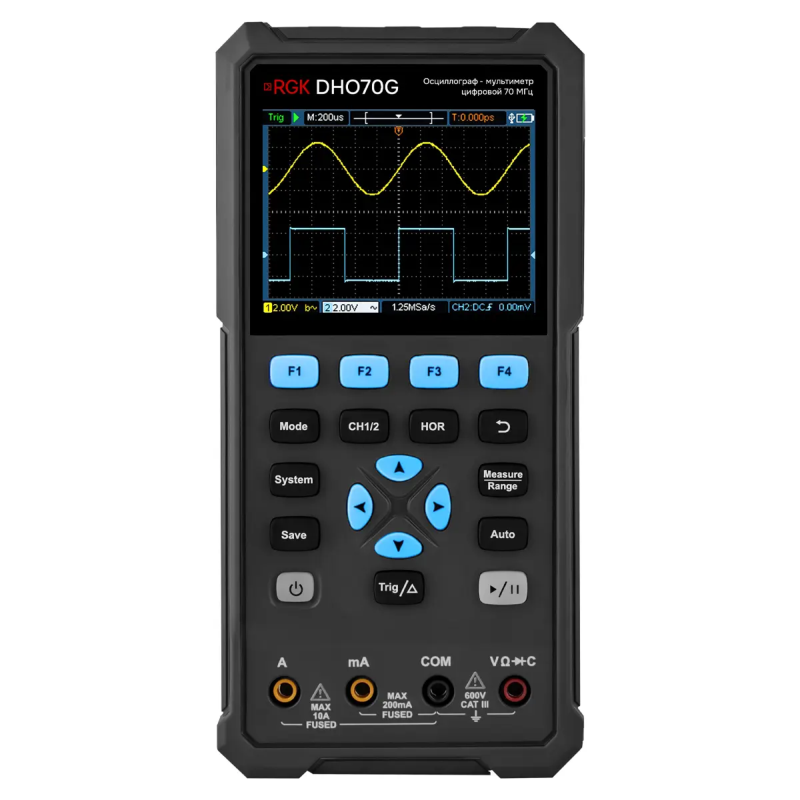

RGK DHO70G
- Полоса пропускания 70 МГц
- Частота дискретизации 250 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм
RGK DHO100G
- Полоса пропускания 100 МГц
- Частота дискретизации 500 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм

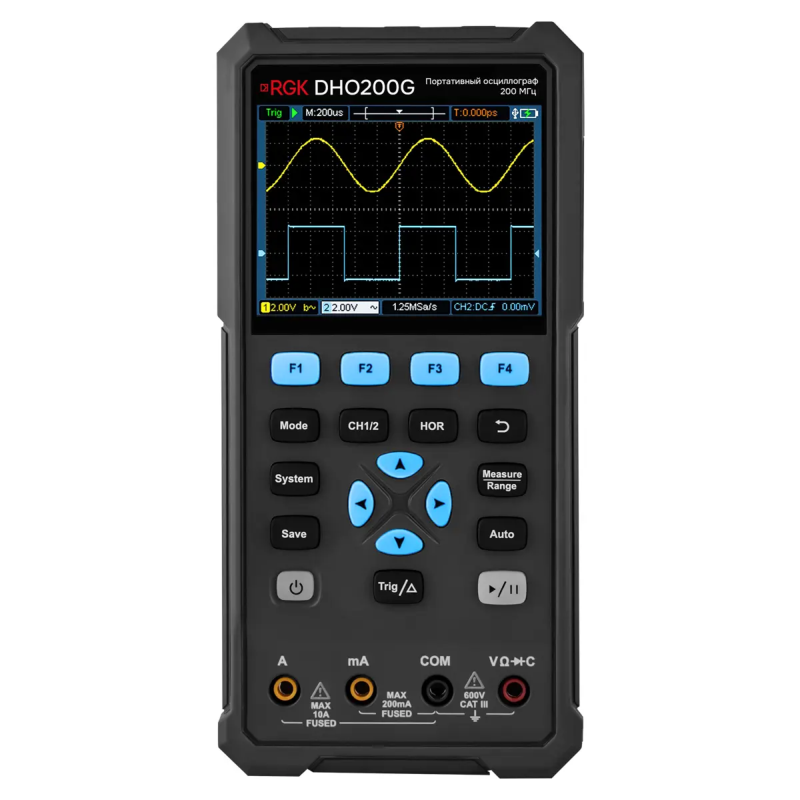

RGK DHO200G
- Полоса пропускания 200 МГц
- Частота дискретизации 1 Гвыб/с
- Входное сопротивление 1,00±0,02 МОм
Лабораторные источники питания RGK
Источники питания RGK серии PPS предназначены для питания и тестирования различных электронных устройств в лабораториях, сервисных центрах и на производстве. Они обеспечивают стабилизированное напряжение и ток в широких пределах: выходное напряжение до 80 В, ток до 20 А, мощность — до 1600 Вт. Цифровые индикаторы позволяют точно контролировать выходные параметры. Защита от перегрузки и короткого замыкания предотвращает повреждение самого источника и подключенного оборудования.
В названии моделей зашифрованы основные параметры: первые две цифры после букв PPS обозначают максимальное выходное напряжение, а последние цифры — максимальный выходной ток. Например, модель PPS3010 обеспечивает 30 В и 10 А, а PPS8010 — 80 В и 10 А. Буквы HP в названии указывают на повышенную мощность (High Power). Приборы имеют следующие особенности:
- Работают в двух режимах: стабилизации напряжения (CV) и стабилизации тока (CC), автоматически переключаясь в зависимости от нагрузки. Это делает их пригодными для питания устройств с переменным потреблением, включая электродвигатели и зарядные устройства.
- Поддерживают дополнительные функции, такие как регулировка тока и напряжения с помощью энкодеров, предустановка профилей и работа по протоколу SCPI, расширяющие возможности применения устройств. Модели с током до 20 А подходят для тестирования мощных нагрузок, а высоковольтные версии (до 80 В) — для питания устройств, требующих повышенного напряжения, например, некоторых типов контроллеров и силовых модулей.

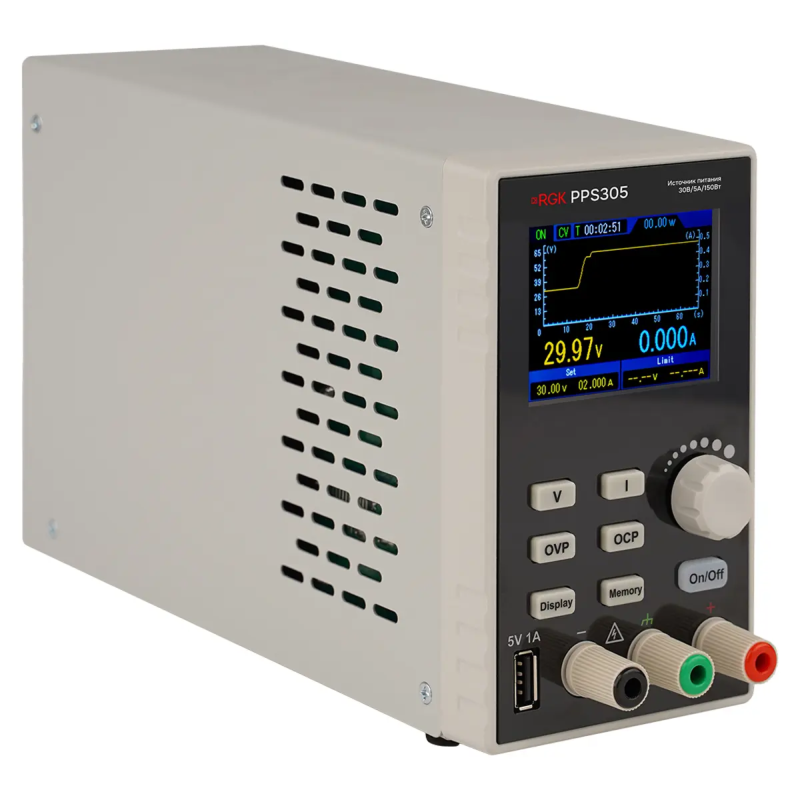

RGK PPS305
- Максимальная выходная мощность 150 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS3010
- Максимальная выходная мощность 200 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS6010
- Максимальная выходная мощность 200 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS605
- Максимальная выходная мощность 300 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS3010HP
- Максимальная выходная мощность 300 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS6010HP
- Максимальная выходная мощность 300 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS6020
- Максимальная выходная мощность 500 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS8010
- Максимальная выходная мощность 500 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
RGK PPS8020
- Максимальная выходная мощность 500 Вт
- Количество каналов 1
- Интерфейс USB-A/USB-B
Обновленная линейка радиоизмерительных приборов RGK охватывает практически все потребности специалистов, работающих с электроникой. Цифровые осциллографы предлагают выбор по ширине полосы пропускания и числу каналов, осциллографы-мультиметры дают мобильность и универсальность, а лабораторные источники питания обеспечивают надежное электропитание для любых задач.
